VLH 02

Mesaj de Valahul »

Proaspat iesit din laborator, VLH 02 (coautor lucrari, Iliuta). Gata de 20 minute, tras primii vapori din el cu Kayfun 4. A fost ceva de lucru cu el.
Merge impecabil.
Pe scurt:
- cutie Hana
- DNA 40 Evolv
- conector FatDaddy V4
- butoane C&K
- etc
Mai multe detalii maine, momentan ne cunoastem...

Imagine
"Un om care se intelege bine cu toata lumea este lipsit de personalitate"
"Cu cat cunosc mai bine oamenii, iubesc mai mult cainii."
"Am invatat de la animale lucruri mai multe si mai profunde decat de la oameni."

Avatar utilizator
AWE
utilizator experimentat
utilizator experimentat
Mesaje: 273
Membru din: Mar Dec 24, 2013 11:32 am
Localitate: TM

Re: VLH 02

Mesaj de AWE »

Betoooon! Nu sunt probleme cu K4 din cauza arcului (rezistenta citita aiurea etc)?

PS: Ce butoane sunt alea C&K, Calvin Klein? :D

Avatar utilizator
Valahul
veteran
veteran
Mesaje: 1116
Membru din: Lun Mai 13, 2013 5:05 pm
Localitate: Ardeal

Re: VLH 02

Mesaj de Valahul »

AWE scrie:Betoooon! Nu sunt probleme cu K4 din cauza arcului (rezistenta citita aiurea etc)?
Inca sunt in teste cu el, merge cum zicea si alexinos. Sper in cateva zile sa gasesc solutia, am cateva idei in cap.
AWE scrie:Ce butoane sunt alea C&K, Calvin Klein? :D
Nu ai auzit de C&K Components? Sunt dintre cei mai buni producatori mondiali de tactile switch-uri (Founded in 1957, C&K Components has built a position of leadership by providing one of the broadest lines of quality switches and a superior level of customer service).
Mare diferenta intre ele si mizeriile produse de chinezoi.
"Un om care se intelege bine cu toata lumea este lipsit de personalitate"
"Cu cat cunosc mai bine oamenii, iubesc mai mult cainii."
"Am invatat de la animale lucruri mai multe si mai profunde decat de la oameni."

Avatar utilizator
Mar1o
utilizator consacrat
utilizator consacrat
Mesaje: 431
Membru din: Sâm Iun 29, 2013 10:57 pm
Localitate: GL

Re: VLH 02

Mesaj de Mar1o »

Arată foarte bine, felicitări pentru realizare! Sunt curios dacă îi dai de cap în varianta n200.

Avatar utilizator
AWE
utilizator experimentat
utilizator experimentat
Mesaje: 273
Membru din: Mar Dec 24, 2013 11:32 am
Localitate: TM

Re: VLH 02

Mesaj de AWE »

Foarte curat realizat, ma bucur ca oamenii mai merg pe varianta DYI macar din cand in cand. Sunt curios de workaround-ul pentru K4 si DNA40, poate ca vor scoate chiar cei de la SM ceva.

Ah, aia cu Calvin Klein era o gluma, lol :)

slavyk
veteran
veteran
Mesaje: 1591
Membru din: Mie Iul 03, 2013 11:42 am
Localitate: Sighetu Marmatiei
Contact:

Re: VLH 02

Mesaj de slavyk »

Bravo, Valahule! Să-l folosești cu maximă sănătate!

bogdan123
utilizator junior
utilizator junior
Mesaje: 51
Membru din: Sâm Mai 17, 2014 11:51 am
Localitate: rm valcea

Re: VLH 02

Mesaj de bogdan123 »

Sa-l folosesti cu placere!!!

1. De unde ai cumparat butoanele?
2. Ce cabluri se folosesc la montajul DNA40?

Avatar utilizator
Valahul
veteran
veteran
Mesaje: 1116
Membru din: Lun Mai 13, 2013 5:05 pm
Localitate: Ardeal

Re: VLH 02

Mesaj de Valahul »

bogdan123 scrie: 1. De unde ai cumparat butoanele?
http://www.mouser.de/" onclick="window.open(this.href);return false;
bogdan123 scrie: 2. Ce cabluri se folosesc la montajul DNA40?
Ai in datasheet marimea diametrelor cablurilor. Date de Evolv.
Te duci la un magazin de electrice si cumperi cabluri pentru curent multifilare din Cupru, marimile necesare. Pentru butoane mai subtiri, pentru charger mai groase si pentru out si baterie si mai groase (eu am pus de 1,2 mm).
Ai tot ce ai nevoie in datasheet-ul DNA 40 mai sus.
Vezi ca nu e simplu deloc, lipiturile sunt un chin, suprafata mica, cablurile in interior se lipesc greu, trebuie fixate in cutiuta, etc.
Pentru a monta FatDaddy V4 iti trebuie un tarod de 10x1, maresti gaura la cutiuta cu burgiu de 9 mm, apoi dai filetul. Aici iar este important sa il dai drept, tarodul poate aluneca.
"Un om care se intelege bine cu toata lumea este lipsit de personalitate"
"Cu cat cunosc mai bine oamenii, iubesc mai mult cainii."
"Am invatat de la animale lucruri mai multe si mai profunde decat de la oameni."

Avatar utilizator
bunescul
utilizator junior
utilizator junior
Mesaje: 175
Membru din: Lun Sep 01, 2014 1:22 pm
Localitate: Pe deal la Teleormănel

Re: VLH 02

Mesaj de bunescul »

:fft Felicitari !
Vrem mai multe poze !
Vapez cu 25 watti frumosi

Avatar utilizator
Valahul
veteran
veteran
Mesaje: 1116
Membru din: Lun Mai 13, 2013 5:05 pm
Localitate: Ardeal

Re: VLH 02

Mesaj de Valahul »

bunescul scrie:Vrem mai multe poze !
Am inteles...

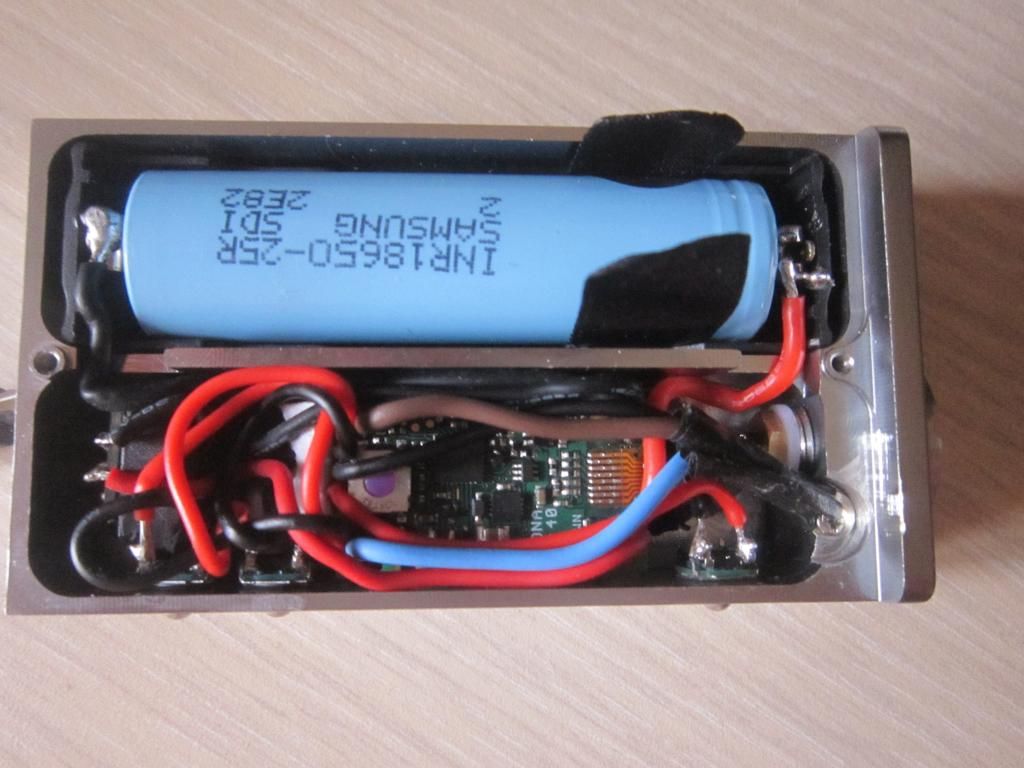

Imagine
Imagine
Imagine
Imagine
Imagine
Imagine
"Un om care se intelege bine cu toata lumea este lipsit de personalitate"
"Cu cat cunosc mai bine oamenii, iubesc mai mult cainii."
"Am invatat de la animale lucruri mai multe si mai profunde decat de la oameni."

bogdan123
utilizator junior
utilizator junior
Mesaje: 51
Membru din: Sâm Mai 17, 2014 11:51 am
Localitate: rm valcea

Re: VLH 02

Mesaj de bogdan123 »

mersi mult Valahul pentru informatii

in datasheet sunt marimile cablurilor in gauge si daca introduci acele marimimi in gauge intr-un calculator iti dau niste rezultate aberante sau poate nu stiu eu sa le citesc.

stima

Avatar utilizator
Valahul
veteran
veteran
Mesaje: 1116
Membru din: Lun Mai 13, 2013 5:05 pm
Localitate: Ardeal

Re: VLH 02

Mesaj de Valahul »

E simplu. Ai firele, recomandatele (mai sunt in tabel, probabil ai vazut, un minim si un maxim).
Diametru firului:
Baterie, atomizor - 18 gauge - 1.245 mm.
Incarcator, butoane - 24 gauge - 0,559 mm.
Diametrul este al firului conductor, nu a lui plus izolatorul de plastic de pe el.
Poti folosi si un pic mai subtiri, cu cele groase e mai greu de lucrat, dar nu mai jos de Minimum size.
"Un om care se intelege bine cu toata lumea este lipsit de personalitate"
"Cu cat cunosc mai bine oamenii, iubesc mai mult cainii."
"Am invatat de la animale lucruri mai multe si mai profunde decat de la oameni."

bogdan123
utilizator junior
utilizator junior
Mesaje: 51
Membru din: Sâm Mai 17, 2014 11:51 am
Localitate: rm valcea

Re: VLH 02

Mesaj de bogdan123 »

eu am folosit calculatorul asta http://www.rapidtables.com/calc/wire/awg-to-mm.htm" onclick="window.open(this.href);return false;

si am alte valori decat cele indicate de tine.

pe de alta parte am vazut si pe alte forumuri ca se puna la baterie si la output fir de 1.2mm

sunt un pic dezorientat

mirevaly
utilizator experimentat
utilizator experimentat
Mesaje: 240
Membru din: Sâm Iun 29, 2013 8:49 pm
Localitate: TIMISOARA

Re: VLH 02

Mesaj de mirevaly »

Felicitari. Frumoasa lucrare. :D
Sa-l folosesti cu placere.
Imagine
Imagine
NU MAI FUMEZ DIN 25.03.2011

Avatar utilizator
AWE
utilizator experimentat
utilizator experimentat
Mesaje: 273
Membru din: Mar Dec 24, 2013 11:32 am
Localitate: TM

Re: VLH 02

Mesaj de AWE »

Sincer cred ca la ora asta cea mai buna varianta e cea prezentata aici: iei o cutie (care nu e mai prejos de Hana original) si pui in ea tot ce conteaza mai mult: un conector Fat Daddy, butoane bune si o electronica de top, la mai putini bani decat costa Hana de la producator si cu toate minusurile pe care le are originalul (da, are), anulate.
Cred ca o sa-mi iau inima in dinti si o sa scot statia de lipit de la pensie :D
