Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv etc

Mesaj de Valahul »

Citind despre imbinarea / sudarea firelor pentru confectionarea rezistentelor, nerezistive-rezistive, rezistive-rezistive, nerezistive-nerezistive cu ajutorul unor aparate home-made, m-am decis sa fac si eu unul, de curiozitate, sa vad cum iese.
Metoda tehnica de imbinare a acestor fire este simpla, ea se bazeaza pe descarcarea unui condensator sau baterii de consensatoare atunci cand firele care se doresc a fi imbinate sunt puse cap la cap, descarcare care le sudeaza.
Cum toti avem pe acas cate un calculator (USB) sau alte surse de curent continuu de valoare mai mica, cea mai simpla metoda este cu ajutorul acestui montaj, el se gaseste pe okazii si costa 15 lei.

Imagine

Acesta este un stabilizator step-up, stabilizeaza tensiunea de intrare CC la valoarea ajustabila dorita, se bazeaza pe circuitul integrat LM2577, de tip step-up in comutatie, iar tensiunea la iesire se variaza cu ajutorul potentiometrului multitura integrat pe modul.
Specificatii
- valoarea maxima a tensiunii de intrare: 40V;
- valoarea curentului maxim la iesire: 2A (fara radiator) / 3A(cu radiator);
- valoarea tensiunii stabilizate: variabila 1,2 - 37V;
- dimensiune modul (L x l x H): 49 x 23 x 12 mm;
- frecventa de comutatie: 52 kHz;
Deci ii trebuie o sursa de curent la intrare de pana in 40 Volti, si mai este necesar pentru construirea aparatului de lipit fire un push buton folosit la incarcarea condensatorului, un condensator de 1000 – 2000 μF, si doi clestisori pentru prinderea firelor.
Mi-am comandat si eu un asemenea montaj, dar neavand chef sa astept, am mers pe alta varianta.
In posturile trecute, am prezentat o sursa reglabila de tensiune, pe care am construit-o cu ajutorul integratului LM338, si cu care vapez pe acasa, pe post de mod… la cum scoate, nu cred ca se va naste mod sa o egaleze…
Avand mai multe integrate comandate, am inceput sa caut piese prin magazie pentru viitorul proiect.
Pentru ca la lipirea firelor condensatorul trebuie incarcat la 25 – 30 si de volti, functie de grosimea acestora, m-am gandit la o sursa reglabila cu LM338, in care sa bag minim 30 volti, apoi tot in aceasi carcasa sa introduc circuitul pentru sudura, adica condensatorii, push butonul, etc. Circuitul respectiv l-am mai trecut printr-un intrerupator.

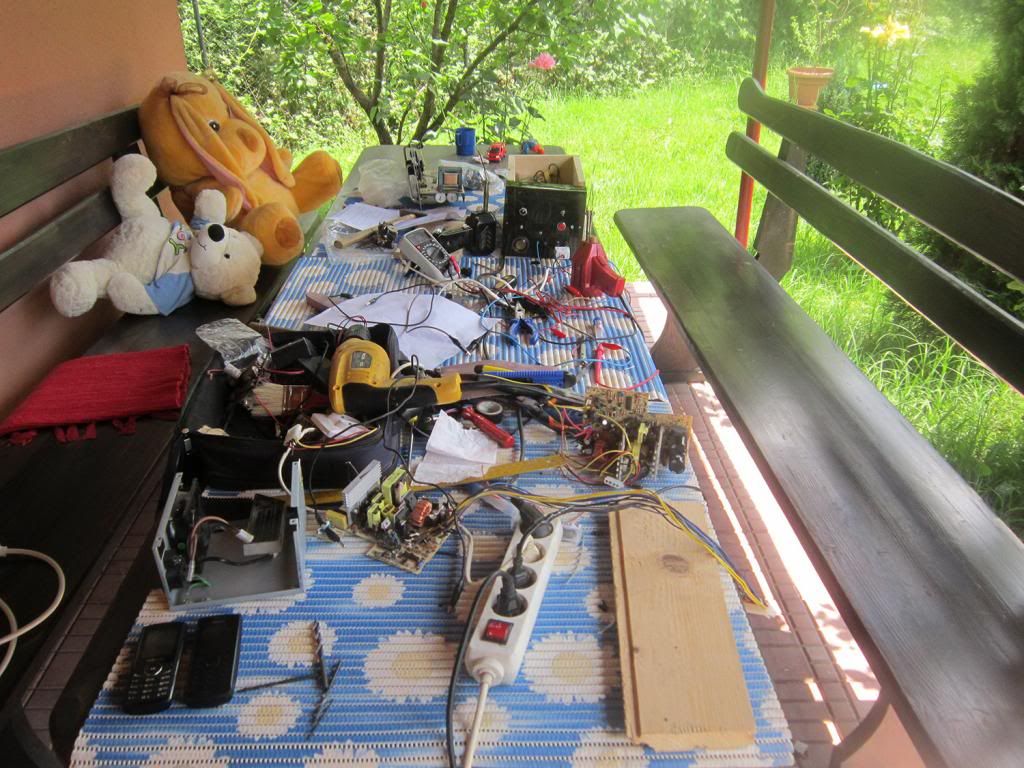

Cautand piese, am gasit un transformator foarte puternic, cred ca dintr-un televizor german color, primele tipuri, alea de consumau cat un motor, care la iesire scoate 34 V alternativ, exact ce trebuie, diode, rezistente, potentiometru, punte redresoare de 4 A, condensatori filtraj, intrerupatoare, leduri, radiator pentru LM338, etc.
Rezultatul:
ImagineImagineImagine
ImagineImagineImagine
ImagineImagineImagine

Ii mai este necesar un mini voltmetru, pe care l-am comandat dar ajunge abia marti, deocamdata reglarea si vizualizarea tensiunii de iesire o fac cu multimetru.
In stanga, butonul de pornire al sursei de la retea, stanga sus, sub el ledul care indica ca sursa functioneaza, iar sub ele potentiometru de reglaj al tensiunii.
In partea dreapta sus intrerupatorul mai mic, care porneste circuitul de sudura fire, pornire semnalizata de ledul de langa el.
Sub el push butonul, la a carui apasare se incarca condensatorul care va descarca in fire, lipindu-le.
La apasarea push butonului, se aprinde ledul de deasupra celor doua borne mici metalice de la mijloc jos, semnalizand ca acesta este apasat, vizualizarea ledului facand mai usoara estimarea timpului. Cand push butonul nu mai este apasat, bineinteles ca ledul se stinge.
De obicei tin apasat pentru incarcare condendator 12 – 15 secunde.
Bornele din dreapta jos sunt cele ale sursei, unde prin rotirea potentiometrului se obtin diferite tensiuni in intervalul 1,25 V – 32 V.
Urmeaza luni sa lacuiesc sursa cu lac incolor, azi nu am mai avut chef sa merg sa cumpar.
De functionat merge foarte bine, am unit fire de diverse sectiuni, kanthal, intre ele sau cu fir argintat, nerezistiv.
Daca altii au alte solutii de imbinare a firelor, asteptam cu interes prezentarea in acest topic.
"Un om care se intelege bine cu toata lumea este lipsit de personalitate"
"Cu cat cunosc mai bine oamenii, iubesc mai mult cainii."
"Am invatat de la animale lucruri mai multe si mai profunde decat de la oameni."

Avatar utilizator
RaduRek
utilizator consacrat
utilizator consacrat
Mesaje: 479
Membru din: Sâm Iun 29, 2013 9:50 am
Localitate: Bucuresti

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de RaduRek »

Pune domne si poza cu lipiturile :)
Anyway...great work !
Vape From Rek @ Vapers Plus
Facebook-Vapers Plus ЯR
ЯR New Improvement of ET device
RENUNTĂ LA FUMAT... VAPÂND !
Last Conventional Cigar - 25.11.2009

Avatar utilizator
Valahul
veteran
veteran
Mesaje: 1116
Membru din: Lun Mai 13, 2013 5:05 pm
Localitate: Ardeal

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de Valahul »

Am finaliza sursa reglabila de tensiune cu auxiliar sudura fire.
Am montat mini voltmetrul, lacuit, etc.
In stanga push butonului, am mai adaugat un intrerupator, a carui pornire este semalizata de ledul de langa el, si care conecteaza o baterie de condensatori in plus daca este nevoie de putere (capacitate mai mare, pentru fire mai groase).

Imagine

Imagine

Imagine

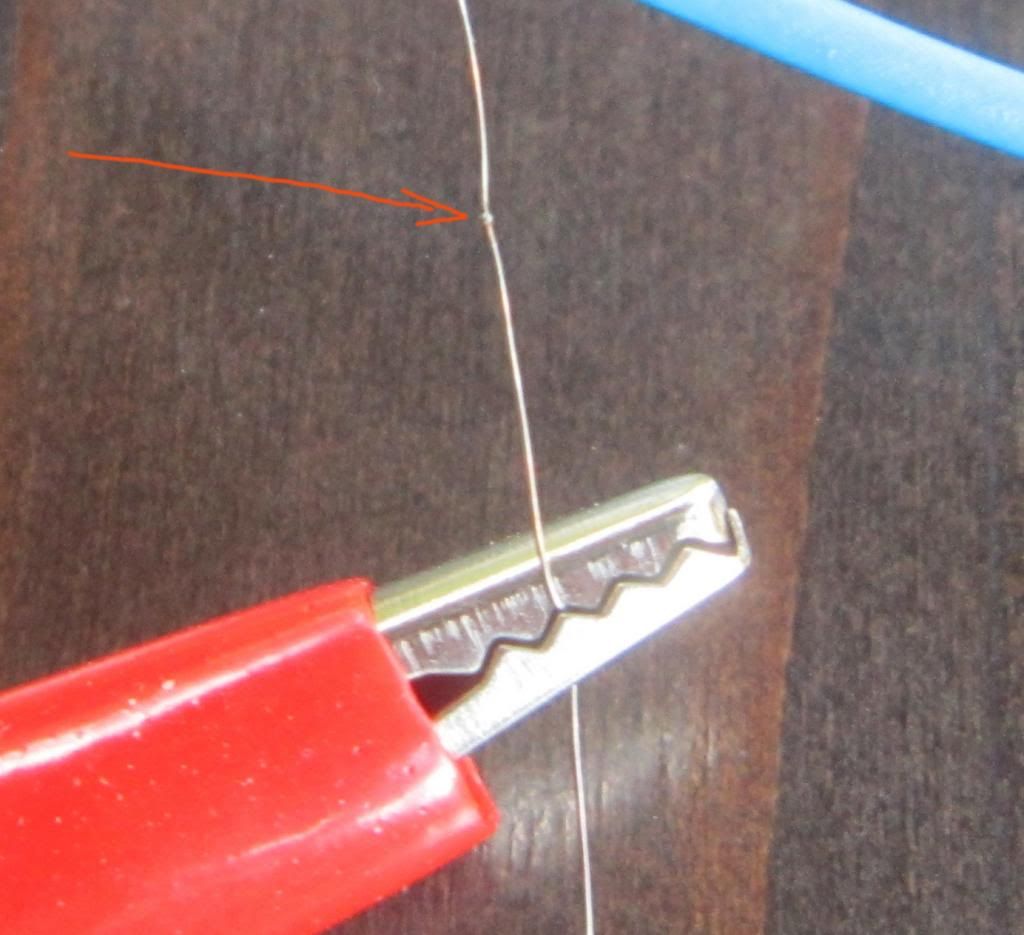

Poza cu lipitura intre doua fire de kanthal de 0,2, nu am reusit sa focalizez bine, dar se vede unde este sageata imbinarea:

Imagine

Am observat dupa incercari cu diferite valori ale condensatorilor, ca cele mai bune lipituri ies la aproximativ 2800 micro.
Sub nu lipeste durabil, peste scantei multe si inrosirea firelor.
"Un om care se intelege bine cu toata lumea este lipsit de personalitate"
"Cu cat cunosc mai bine oamenii, iubesc mai mult cainii."
"Am invatat de la animale lucruri mai multe si mai profunde decat de la oameni."

Avatar utilizator
gonzales89
utilizator experimentat
utilizator experimentat
Mesaje: 341
Membru din: Joi Iul 25, 2013 9:23 pm
Localitate: Pitesti

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de gonzales89 »

Frumoasa treaba, felicitari! Totusi cred, si sa nu iei asta drept persiflare sau ... provocare, ca ai complicat un pic lucrurile ;) Cum nu am de gand sa mai "produc" astfel de dispozitive pentru vanzare, voi da si eu amanunte despre cele patru "Fulgerica" :lol: pe care le-am construit. Si voi face asta intr-un thread separat sau, cum ar fi mai bine pentru pastrarea unitatii subiectului, aici(bineinteles, doar cu permisiunea ta).

Cheers,
gonzales89
Imagine

Avatar utilizator
Valahul
veteran
veteran
Mesaje: 1116
Membru din: Lun Mai 13, 2013 5:05 pm
Localitate: Ardeal

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de Valahul »

gonzales89 scrie:Frumoasa treaba, felicitari! Totusi cred, si sa nu iei asta drept persiflare sau ... provocare, ca ai complicat un pic lucrurile ;) Cum nu am de gand sa mai "produc" astfel de dispozitive pentru vanzare, voi da si eu amanunte despre cele patru "Fulgerica" :lol: pe care le-am construit. Si voi face asta intr-un thread separat sau, cum ar fi mai bine pentru pastrarea unitatii subiectului, aici(bineinteles, doar cu permisiunea ta).
Multumesc pentru aprecieri.
Poate nu am descris in totalitate functionarea aparatului din graba, din aceasta cauza poate par complicate lucrurile.
Am mers pe aceasta varianta pentru ca o folosesc si la vapat, cand ii dau cam 4 - 4,2 V , merge super. Cand sudez, merg pe 25 V.
Si eu zic ca nu are rost deschiderea unui topic separat pentru acest subiect, esti invitatul meu.
De abia astept informatiile, am admirat cele trei dispozitive facute de tine in acest scop, sunt extraordinar realizate si dupa cate am vazut, foarte eficiente.
Felicitari!
"Un om care se intelege bine cu toata lumea este lipsit de personalitate"
"Cu cat cunosc mai bine oamenii, iubesc mai mult cainii."
"Am invatat de la animale lucruri mai multe si mai profunde decat de la oameni."

Avatar utilizator
gonzales89
utilizator experimentat
utilizator experimentat
Mesaje: 341
Membru din: Joi Iul 25, 2013 9:23 pm
Localitate: Pitesti

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de gonzales89 »

Valahul scrie:Si eu zic ca nu are rost deschiderea unui topic separat pentru acest subiect, esti invitatul meu.
Multumesc, esti un om rezonabil. Ce bine ar fi daca ar fi mai multi ca tine :D Din pacate, in realitate sunt doar... multe capre raioase cu coada-n sus :mrgreen: Scuze ca am apreciat gresit statia ta - nu m-am gandit ca o folosesti si pentru vapat! Si eu m-am gandit la utilizarea unei surse CC, cu amperaj suficient(3-4A), dar, desi nu mai sunt tanar, sunt totusi destul de "nelinistit", prefer acumulatorii :mrgreen: In zilele urmatoare voi incerca sa sintetizez aici constructia dispozitivelor pe care le-am vandut.

Cheers,
gonzales89
Imagine

Avatar utilizator
gonzales89
utilizator experimentat
utilizator experimentat
Mesaje: 341
Membru din: Joi Iul 25, 2013 9:23 pm
Localitate: Pitesti

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de gonzales89 »

Iata-l, asa cum am promis, pe Mr. "Fulgerica" in fundu' gol. Initial nu am avut nici un gand de a face si pentru vanzare, dar tot incercand ... si cheltuind peste masura, am realizat ca un pic de comert nu strica, macar asa, putin ... de pofta :lol: Ideea nu-mi apartine, este a unui grec :) Diver, preluata de gsa de pe ECF(si tavalita bine) aici http://www.e-cigarette-forum.com/forum/ ... elder.html" onclick="window.open(this.href);return false; . Sunt cativa useri acolo care au avut o contributie majora la acest proiect: gsa, breakthru, dsy5, bapgood - bravo! pentru ei! Aproape o luna de zile am "lins" acest thread, si-'nainte, si-'napoi :mrgreen:

Schema block

Imagine

Privire generala

Imagine

Si "desfasurata" fundului gol al Mr. "Fulgerica"

Imagine

In final, am ajuns, firesc, la concuzia ca mintea romanului... e la urma :) Dupa o prima tura de vreo 100 (+transport 21 lei) la TME, am zis sa fac economie, si am umblat un pic pe la "furnizorii locali" - inca vreo 70-80 lei cheltuiti pe pocnitori. Am continuat "achizitiile" pe sierra.ro (recomand, calitate, preturi modice, bine "garnisiti") - inca 60-70 lei, inclusiv transpotul. Normal, am revenit la TME, scump da' bun - inca 120 (transport inclus). Pe e-bay am cheltuit inca cca. 34 $ pe regulatoare, dysplay-uri, ...inca un fel de crocodili inutili. Inca vreo 56 lei la adelaida.ro. Am uitat de icercarile cu adezivi, inca 38 lei. N-am socotit ca nu am vrut sa ma enervez, dar, fara munca mea, nu sunt sigur daca am scos un profit de 15-20% pe cele 3 unitati vandute. Ca sa scurtez, am sa trec la ceea ce va poate intr-adevar interesa -lista de componente pentru costuri minime(nu-mi place vorba asta romaneasca "las' sa moara si capra vecinului":

- Carcasa SCI R19-2 - 8.29 lei(TVA inclus, si urmeaza), attached pdf, urmeaza, http://www.tme.eu/ro/details/absp-19/ca ... sci/r19-2/" onclick="window.open(this.href);return false;
530113-da-01-en-UNIVERSAL_GEHAEUSE_88X58X30.pdf
documentatie carcasa
(176.38 KiB) Descărcat de 122 ori
- mufa alimentare DC 5.5x2.1, PC-G2.1-PCB - Soclu - 4.98lei ( cea mai buna calitate, am icercat multe pocnitori ) http://www.tme.eu/ro/details/pc-g2.1-pcb/conectori-dc/" onclick="window.open(this.href);return false;

- CLIFF CL1506 - Soclu; banană 4mm http://www.tme.eu/ro/details/cl1506/pri ... 4mm/cliff/" onclick="window.open(this.href);return false;

- HIRSCHMANN T&M AK10RT - Bornă crocodil; 6A; 60VDC; , 4.76 lei - http://www.tme.eu/ro/details/ak10rt/cli ... chmann-tm/" onclick="window.open(this.href);return false; , impreuna cu

- BSP-NS4L - Mufă; banană 4mm http://www.tme.eu/ro/details/bsp-ns4l/mufe-banana-4mm/" onclick="window.open(this.href);return false; sau si mai bine, in loc de crocodil + banana, un soclu negru la fel cu cel pentru postul pozitiv

- CLIFF CL1505 - Soclu; banană 4mm; 15A, 6.95 lei - contactul este mult mai bun, pierderi minime de energie

- voltmeter digital 0-99v, alimentare 5 - 30V, dimensiuni aprox. l=14, I(incl. PCB)=10, L=cca 23mm (alimentarea astuia a limitat, intr-un fel dispositivul meu)- sursa e-bay.... sau okazii. este un instrument absolut necesar in configuratia data - 0.5V pot face diferenta! cca 3$

- regulator tensiune DC/DC,booster(buck converter) 3- 35V - doua dintre cele cumparate de mine, inutil as zice, au fost 3-54v si 3x60v. in cofiguratia data, probabil ca poti lipi fire mai groase de 0.35mm!

- SAMWHA WL1H228M1835MBB, condesator electrolitic 2200 µF,50V, de joasa impedanta (low ESR), este o parte foatre importanta din dispozitiv... http://www.tme.eu/ro/details/wl1h228m18 ... sa/samwha/#" onclick="window.open(this.href);return false;

- rezistenta 220ohmi/0.6W, asta o luati de unde-o gasiti(0.5-1 lei)

-distantiere de 5mm pentru voltmetru(2) si de 8mm pentru LM2577(2), suruburi M3 cu cap ingropat, piulite M3

- firele trebuie sa fie mai subtiri pentru legaturile interioare(cum sunt cele ale voltmetrului), si destul de groase pentru legatura condensator - posturi

Despre incarcarea/descarcarea condensatorilor gasiti lucruri interesante aici http://hyperphysics.phy-astr.gsu.edu/hb ... hg.html#c1" onclick="window.open(this.href);return false;

Daca am uitat ceva sau vreti alte amanunte, va stau la dispozite!

Cheers,
gonzales89
Imagine

Avatar utilizator
RaduRek
utilizator consacrat
utilizator consacrat
Mesaje: 479
Membru din: Sâm Iun 29, 2013 9:50 am
Localitate: Bucuresti

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de RaduRek »

Cred ca rezistenta de 220 Ω n-ar strica sa fie ceva mai mica 10-100 Ω.
Vape From Rek @ Vapers Plus
Facebook-Vapers Plus ЯR
ЯR New Improvement of ET device
RENUNTĂ LA FUMAT... VAPÂND !
Last Conventional Cigar - 25.11.2009

Avatar utilizator
gonzales89
utilizator experimentat
utilizator experimentat
Mesaje: 341
Membru din: Joi Iul 25, 2013 9:23 pm
Localitate: Pitesti

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de gonzales89 »

RaduRek scrie:Cred ca rezistenta de 220 Ω n-ar strica sa fie ceva mai mica 10-100 Ω.
Da, intr-adevar, cu cat rezistenta se micoreaza, timpul de incarcare scade. Rolul ei este de a limita curentul de incarcare. Eu am pornit de la 470 ohmi si ... pentru siguranta, m-am oprit la 220. Nu poti sa fii sigur de "adevaratele posibilitati" ale acestor minunate module chinezesti si nu am vrut sa fiu nevoit sa astept inca 20 zile :lol: Probabil ca merge si mai putin (170ohmi sau mai putin). Timpul de incarcare este 6-7 secunde cu 220ohmi. Mai importante decat valoarea rezistentei, mi se par aceste obsevatii:

- firele posturilor sa fie suficient de groase si lungime scurta - 25-30cm

- firul rezistiv pe postul pozitiv si partea pe care se face lipitura sa nu depaseasca 4-5mm

- contactele in posturi sa fie perfecte, cu o presiune de strangere suficienta

- suprapunerea firelor de lipit trebuie facuta cu precizie, dintr-o bucata, preferabil paralel si pe o portiune cat mai mica (0.5mm sau mai putin, dar nu cap in cap)

Cheers,
gonzales89
Imagine

Avatar utilizator
RaduRek
utilizator consacrat
utilizator consacrat
Mesaje: 479
Membru din: Sâm Iun 29, 2013 9:50 am
Localitate: Bucuresti

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de RaduRek »

Ok..am notat :)
Dragut ar fi ca firele(terminalele) ce trebuiesc sudate sa fie fixate intr-un dispozitiv gen penseta sau cleste si imbinate prin presare... pe cat posibil.
Asta ar exclude eventualul tremurat de mana sau miscarile imprecise in procesul de apropiere a firelor.
Atasez o poza pt a simplifica explicatia.

Imagine
Vape From Rek @ Vapers Plus
Facebook-Vapers Plus ЯR
ЯR New Improvement of ET device
RENUNTĂ LA FUMAT... VAPÂND !
Last Conventional Cigar - 25.11.2009

Avatar utilizator
aisman
utilizator experimentat
utilizator experimentat
Mesaje: 397
Membru din: Vin Aug 02, 2013 10:53 am
Localitate: Salonta

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de aisman »

Daca aveti pe acasa vre`un aparat foto vechi pe acasa puteti incerca :thumbup:

[youtube][/youtube]

Eu mi-am tras 2 socuri in deget de nu imi mai vine sa incerc dar nici batut nu ma dau. Tre sa fac rost de niste clesti din aia sa incerc sa vad daca merge.
In video zice ca ar fi bun un condensator(daca asa se numeste, nu ma pricep la electronica da ma bag si eu peste tot) de 330v si 220 de uF. La aparatul meu e de 330v si 200 uF. Am atins mainainte firele care veneau la blitz si a bubuit de imi tiuie si acuma urechile. Maine o sa incec sa fac rost de niste clesti din aia si incerc sa sudez niste fire sa vad daca functioneaza, si bineinteles am sa revin cu impresii.

Avatar utilizator
aisman
utilizator experimentat
utilizator experimentat
Mesaje: 397
Membru din: Vin Aug 02, 2013 10:53 am
Localitate: Salonta

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de aisman »

Nu am mai reusit nimic. Dupa ultimul poc pe care l-am scos cu ea, cred ca s-a ars ceva pe acolo si nu s-a mai incarcat nicicum condensatorul. :cry:

c__b
utilizator experimentat
utilizator experimentat
Mesaje: 391
Membru din: Dum Aug 18, 2013 1:59 am
Localitate: Targu Mures

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de c__b »

Eu am reusit!

Am folosit un blitz vechi pe care il aveam prin casa, echipat cu condensator de 330V 330 uF. Am mai cumparat o cutie, un suport de baterie, si am mai folosit 3 intrerupatoare mici pe care le aveam prin casa (doua cu inchidere circuit la contact, unul tip switch). Total investitie: 7,5 RON + vreo trei ore de mestereala + documentatie.

Schema de principiu este foarte simpla: un switch on/of, care opreste de tot circuitul electric. Un contactor pentru incarcarea condensatorului. Un contactor pentru descarcarea condensatorului (din fericire blitzul folosit avea si rezistorul pentru descarcarea rapida).

Dupa montajul primar, am incercat si eu la rapid, a facut o flama destul de mare, si... adio fire rezistive si nonrezistive. Dupa documentare am invatat ca acel condensator se incarca pana la 330 V, iar pentru imbinarea firelor am nevoie doar de ~74 V. Am luat multitester-ul, am incarcat. Norocul meu, multitester ieftin, papa tensiunea cam cu 0,1 V / minut. Deci incarcat la ~ 76 V, asteptat sa scada la 74, apoi imbinat firele.

Dupa cateva zeci de teste am invatat ca pentru nichelina de 0,15 sunt necesari vreo 60V, iar lipirile sunt asa si asa... Pentru kanthal de 0,20 + fir NR din panglica ATA100 lipirile ies perfecte la 74 V!

Dupa ce ma re-aprovizionez cu nichelina de 0,15 continui testele, mai mult ca sigur ca si aici voi gasi un sweet spot. Pe viitor voi adauga cutiei si un voltmetru de panou, sa mu mai umblu cu multimetrul dupa mine.

Multumesc aisman pentru sharing, sper ca si contributia mea sa iti foloseasca si sa il faci functional!

Avatar utilizator
aisman
utilizator experimentat
utilizator experimentat
Mesaje: 397
Membru din: Vin Aug 02, 2013 10:53 am
Localitate: Salonta

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de aisman »

De aia suntem aici sa ne ajutam unii pe altii. A meu functional nu o mai fi niciodata ca l-am desfacut complet. Avea 2 PCB`uri cu un milion de fire acolo si condensatorul cred ca a murit la ultimul poc. Daca as gasi un aparat foto reciclabil ca si cel din video cu doar o singura placa pcb pe care sa fie tot probabil ca mi-ar iesi. Ma pun pe cautat aparate foto vechi pe la neamuri :twisted: :twisted: :lol:

c__b
utilizator experimentat
utilizator experimentat
Mesaje: 391
Membru din: Dum Aug 18, 2013 1:59 am
Localitate: Targu Mures

Re: Imbinarea firelor rezistiv-rezistiv, nerezistiv-rezistiv

Mesaj de c__b »

Incearca si la Auchan, aveau ceva de unica folosinta, pe la 10 lei. La acelea s-ar putea sa fie necesar inca un condensator, trebuie sa ajungi in total la ~330uF.

Daca nu, la piata de vechituri, la 2-3 lei bucata. Apoi te rogi sa fie functionale.
